DS7系列2-8通道 全信息声发射仪技术指标

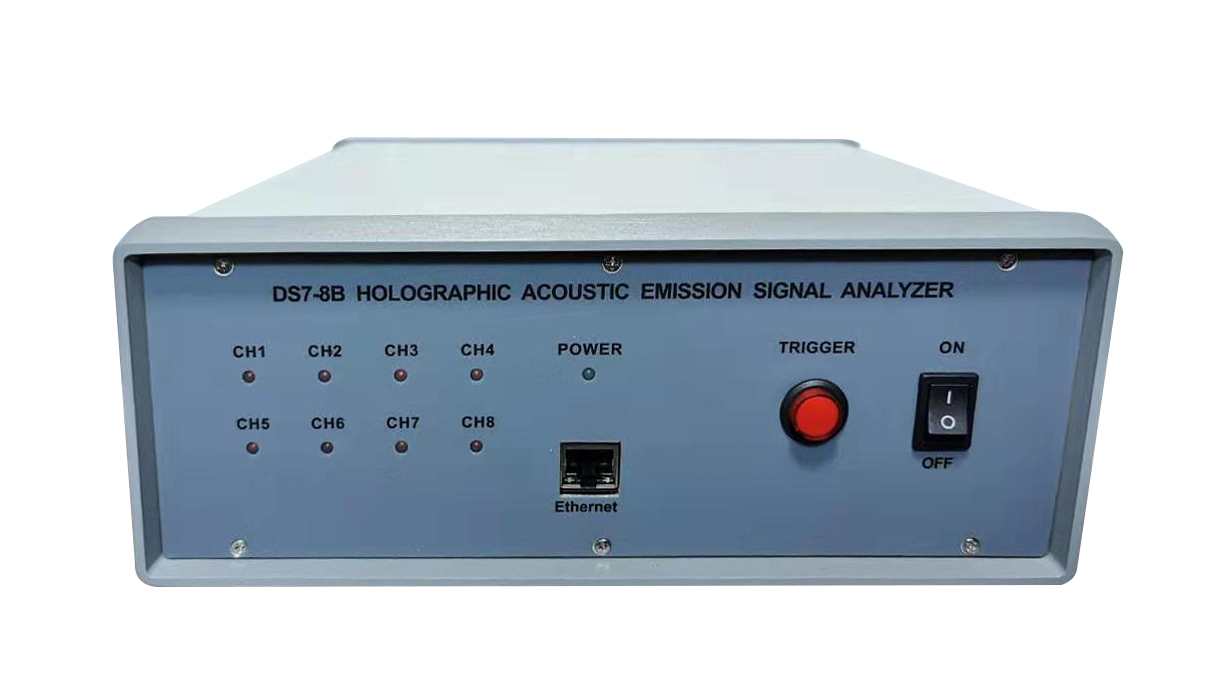

以太网接口全信息声发射仪

                          ds7

  1、以太网接口的声发射仪目前最大通道数可以达到8通道,数据通过率最高60MB/S。只用一台电脑采集数据,使用8通道可达 3M采样率,完整采集声发射信号。波形完整、参数完整、平面、立体定位准确,可以完整采集数据几分钟、几个小时、几天、十几天,可以根据研究的需求,调整各项功能,进行二次开发。

     2、对于系统配置的480GB固态硬盘,以3MHz的采样率,同步采集8通道声发射信号,可以连续存储11.6小时的波形数据,保证期间不丢失一点数据。

    3、连续采集时间长短取决于硬盘容量,采集的数据可以使用我公司提供的声发射信号分析软件进行分析,也可全部或任选一段波形数据导出,使用Matlab 等工具进行分析,数据导出格式可以选择二进制或文本格式。下面是一些参数和软件性能的介绍。

DS7系列仪器技术指标

型号

DS7-8B

通道数

2、4、6、8通道

接口形式

以太网接口

连续数据通过率

60MB/S

波形数据通过率

48 MB/S

数据采集方式

多通道同步采集

波形的存储方式

所有通道波形数据连续记录,保证不丢一点数据

软件运行环境

win7(64bit)操作系统

连续采集、存储长度

使用480GB固态硬盘,以3MHz的采样率,同步采集8通道声发射信号,可以连续存储11.6小时的波形数据,保证期间不丢失一点数据。

采样速度

使用2道,每通道10M
使用4道,每通道6M或5M
使用8道,每通道3 M或2.5 M

电脑配置

win7-64bit操作系统,i5处理器,480GB固态硬盘,独立显卡,选用笔记本电脑。

外参通道数

8通道

外参采样频率

30KHz、25KHz

外参转换精度

16bit

外参输入范围

±5V或±10V

输入信号范围

±10V

A/D转换精度

16位

主机系统噪声

±1个采样分辨率,即±0.308mV

通道输入阻抗

50欧姆

A/D转换非线性误差

±0.5LSB

信号输入类型

单端信号

采样触发方式

软件触发、信号门限触发、外部触发

使用温度范围

0℃~50℃

供电方式

外部220V供电
