DS5系列2-48通道 全信息声发射仪技术指标



世界第一台USB3.0接口声发射仪器

DS5-32B声发射仪 图片

DS5-32C动静态声发射一体机

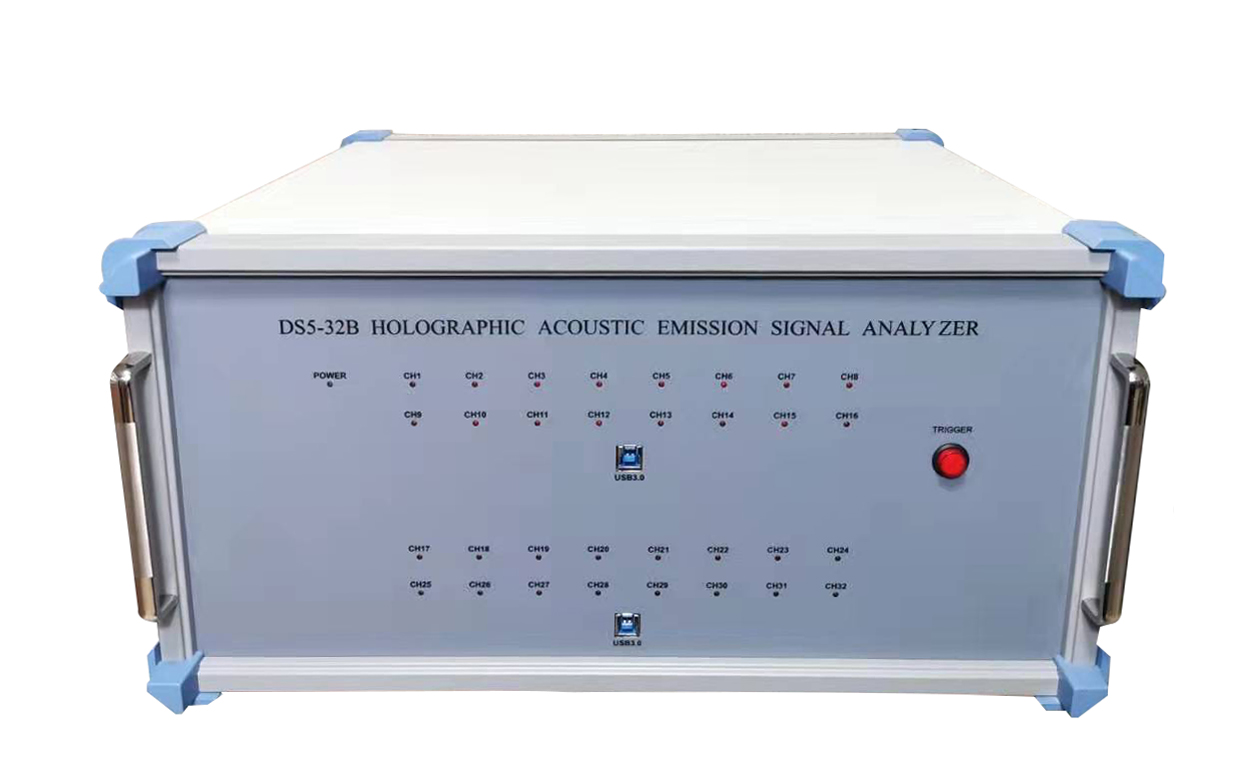

DS5-32B声发射仪 图片

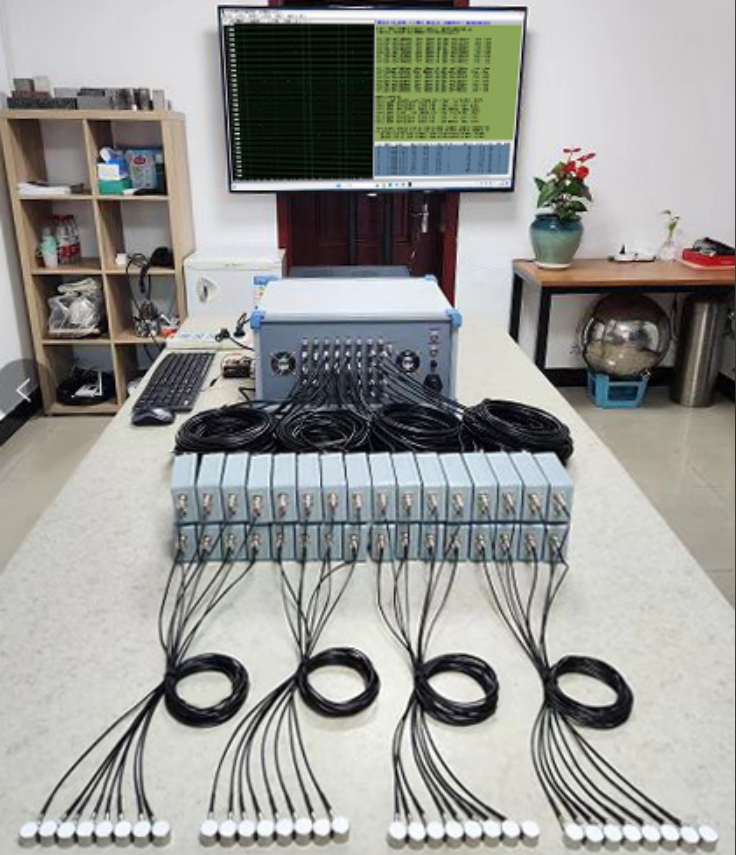

DS5-32B声发射仪

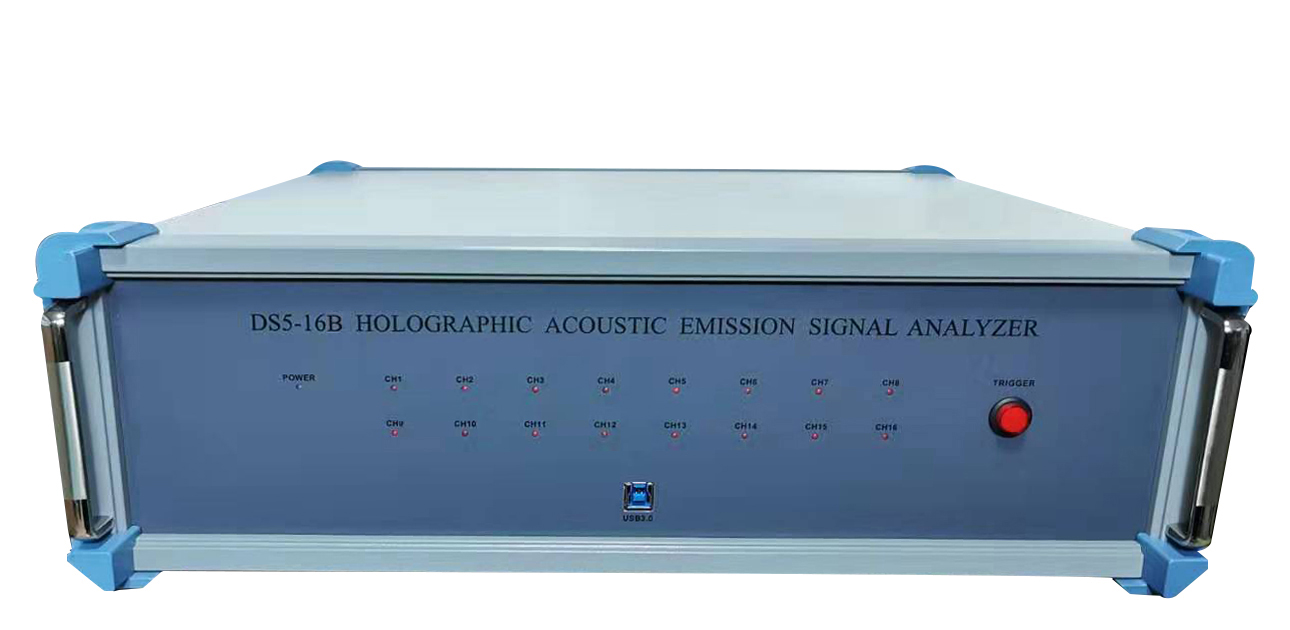

DS5-16B声发射仪 图片

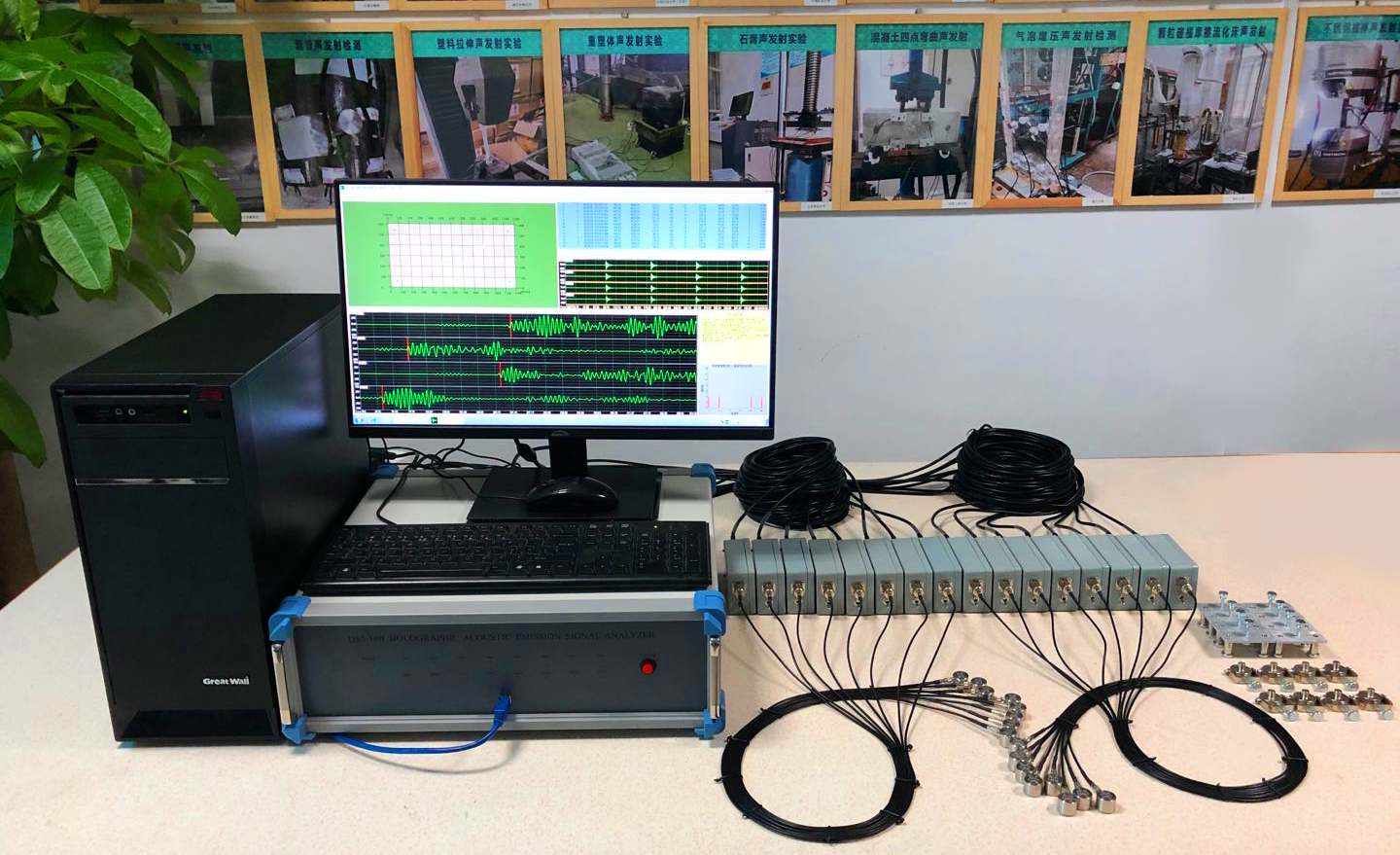

DS5-16B声发射仪

DS5-16C声发射仪 图片

DS5-16C动静态声发射一体机

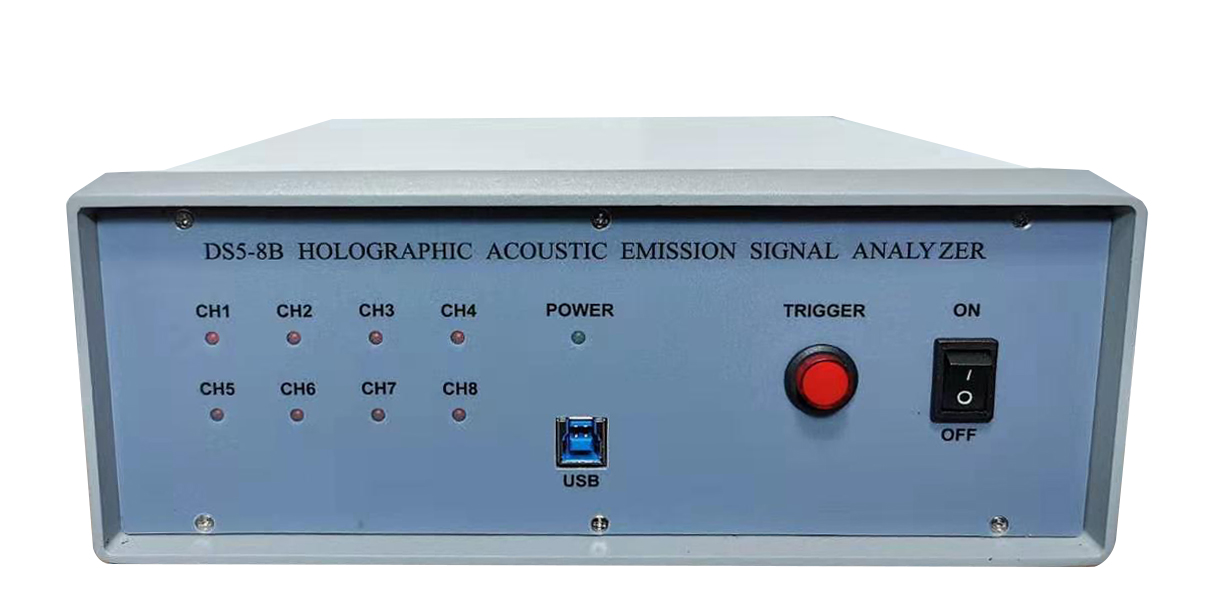

DS5-8B声发射仪 图片

DS5-8B声发射仪

DS5-8A声发射仪 图片

DS5-8A声发射仪



DS5系列仪器技术指标

型号及机箱规格

DS5-48B

DS5-32B

DS5-32C

DS5-16B

DS5-16C

DS5-8B

DS5-8A

声发射发射功能



主机含任意波发射功能



主机含任意波发射功能





通道数

2-48

2-32

2-16

2-8

连续数据
通过率

393MB/S

262MB/S

131MB/S

65.5MB/S

波形数据
通过率

288MB/S

192MB/S

96MB/S

48 MB/S

接口形式

USB3.0接口

数据采集
方式



多通道同步采集

软件运行
环境



win7(64bit)操作系统

连续采集、存储长度



全波形采集,所有通道可以连续存储数小时的波形数据,保证期间不丢失一点数据

采样速度

使用12通道, 每通道10M
使用24通道,每通道6M或5M
使用48通道,每通道3M或2.5M

使用8通道, 每通道10M
使用16通道,每通道6M或5M
使用32通道,每通道3M或2.5M

使用4通道,每通道10M
使用8通道,每通道 6M或5M
使用16通道,每通道 3M或2.5M

使用2道,每通道10M
使用4道,每通道6M或5M
使用8道,每通道3 M或2.5 M

外参通道数

24通道

16通道

8通道

8通道

/

外参采样
频率



        60KHz、50KHz

30KHz、25KHz

/

外参转换
精度



16bit

/

外参输入
范围



   ±5V或±10V

/

输入信号
范围



±10V

A/D转换精度

16位

采样触发
方式



信号门限触发、外部触发

主机系统
噪声



±1个采样分辨率,即±0.308mV

通道输入
阻抗



50欧姆

A/D转换非线性误差



±0.5LSB

信号输入
类型



单端信号

采样触发
方式



信号门限触发、外部触发

使用温度
范围



0℃~50℃

供电方式

外部220V供电



DS5系列产品优势

1、USB3.0接口的声发射仪目前最大通道数可以达到48通道,数据通过率最高可达393MB/s。

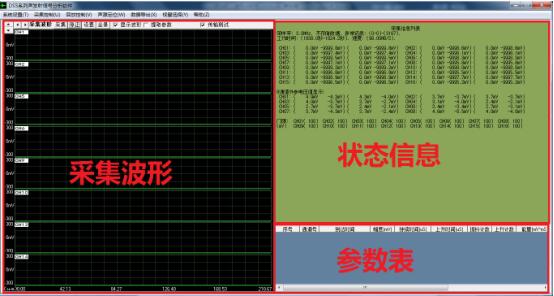

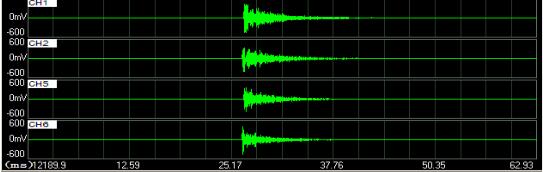

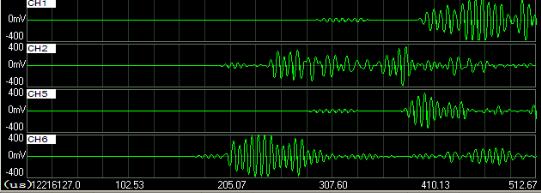

     2、全波形采集,可以方便的观察声发射信号的全景轮廓及波形细节。实验过后可以依据波形,重新设置门限回放,避免因实验前盲目设置门限导致实验误差。


    3、采集的数据可以使用我公司提供的声发射信号分析软件进行分析,也可全部或任选一段波形数据导出,使用Matlab 等工具进行分析,数据导出格式可以选择二进制或文本格式。

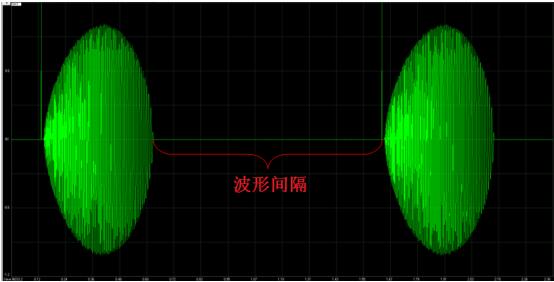

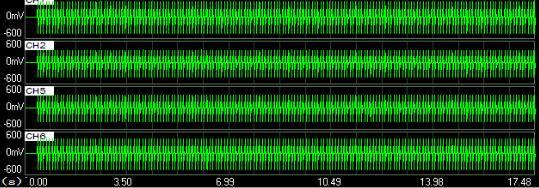

     4、DS5 C系列含任意波发射功能(任意波发射功能:是指声发射主机可以发射任意形状的波形。包括不同频率、不同形状(方波、正弦波、指数波、对数波等)波形,用户可以编辑任意形状的波形,下载到声发射主机,由声发射主机激励传感器产生任意波形。)

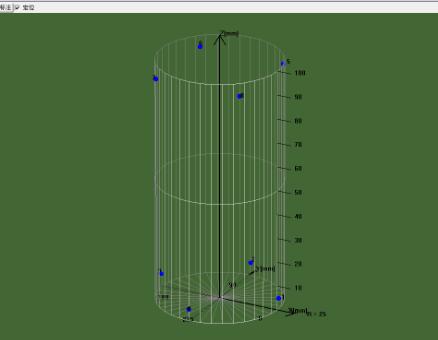

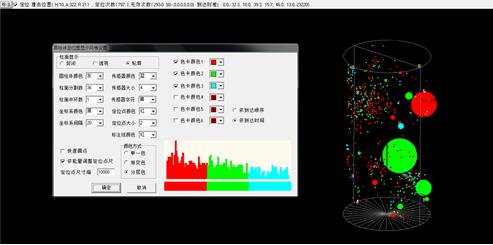

   5、损伤定位点大小:根据定位点能量大小,等比例划分定位点尺寸大小。

  6、损伤定位点颜色:损伤点可以随到达时间显示成不同颜色,可清楚的区分 实验早期中期末期的损伤定位点。

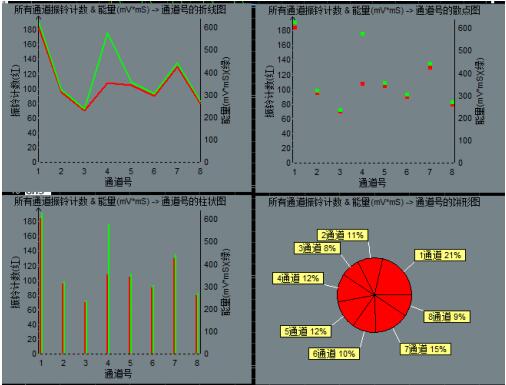

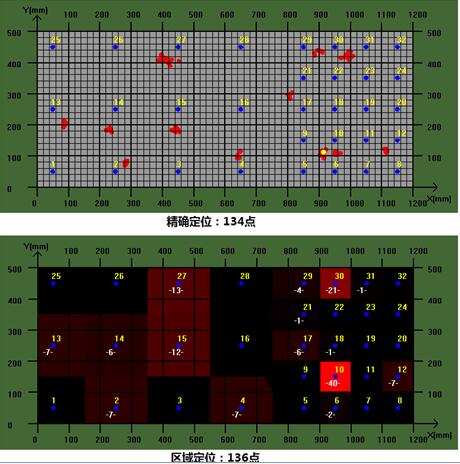

   7、区域定位:对于形状不规则质地不太均匀的物体,软件可实现区域定位,并在图中显 示每区域声发射损伤点的数量,数量越大颜色也不同,从而可以看出什么区域损伤更为严重。

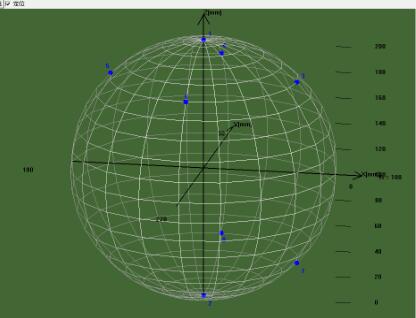

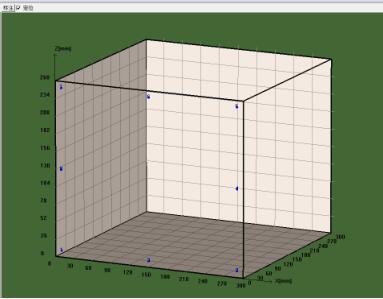

   8、定位模型丰富,损伤点定位精准。
