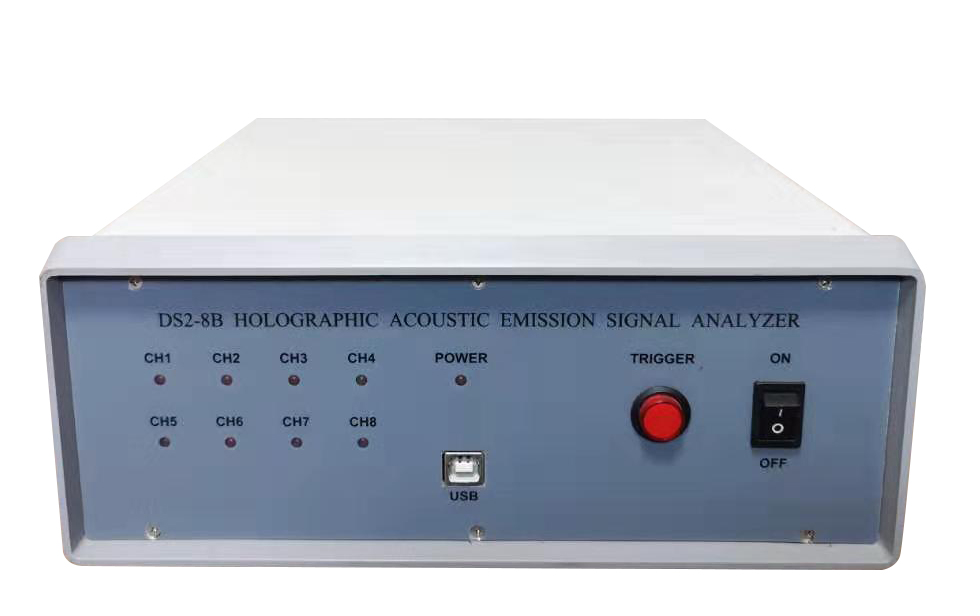

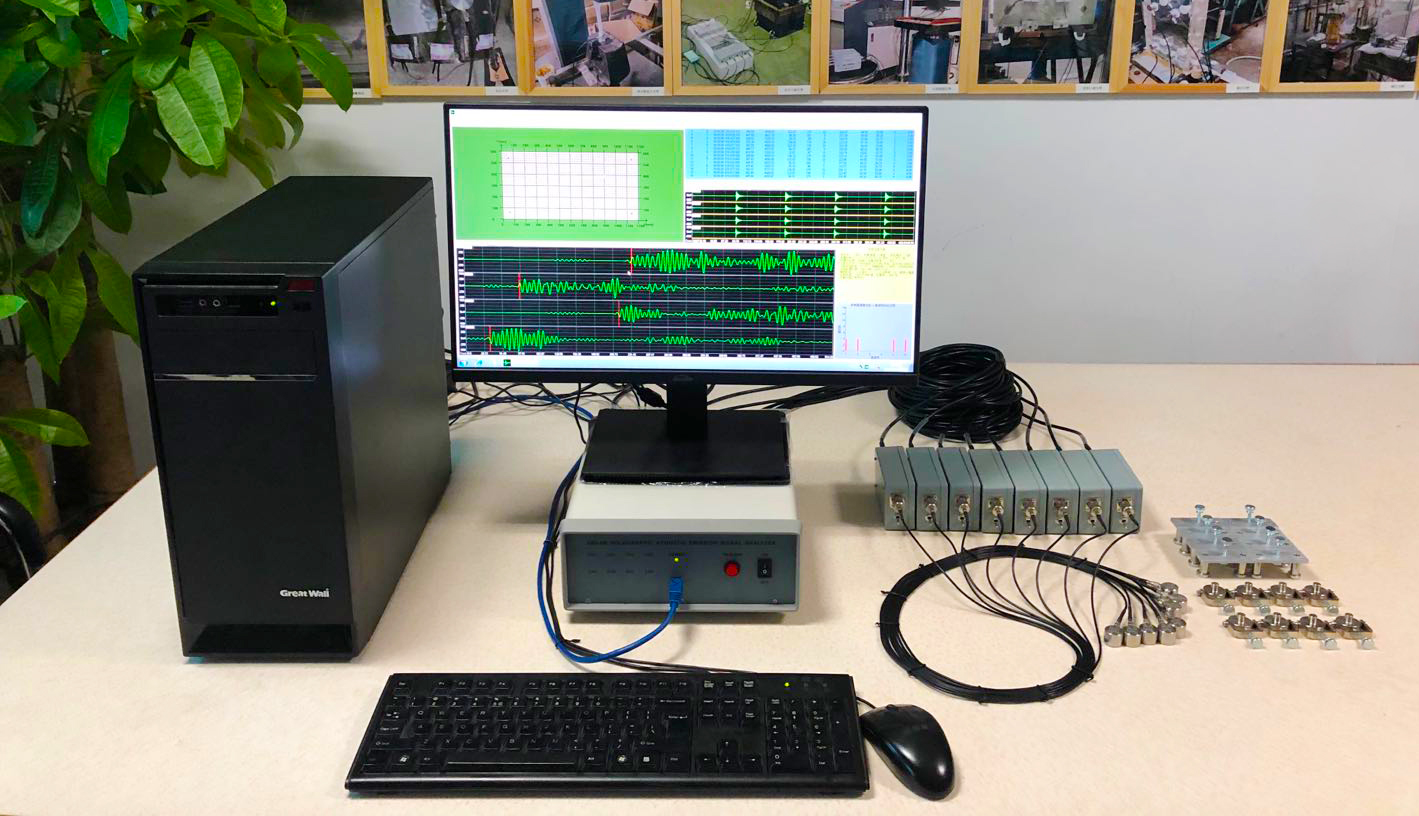

DS2系列 全信息声发射信号分析仪



DS2系列 全信息声发射信号分析仪





技术指标

型号

DS2-8A

DS2-8B

通道数

2、4、6、8通道

接口形式

USB2.0接口

运行软件环境

win7(32bit)操作系统

连续数据通过率

大于48MB/S

数据采集方式

多通道同步采集

波形的存储方式

所有通道波形数据连续记录,保证不丢一点数据

连续采集、存储长度

对于配置2TB的硬盘,以3MHz采样率,同步采集八通道声发射信号,可以连续存储数小时的波形数据,保证期间不丢失一点数据。

A/D转换精度

16位

采样速度

双通道:10 MHz
四通道:5 MHz、6 MHz
八通道:2.5 MHz、3 MHz、1MHz、500 KHz、200 KHz、100 KHz

数据采集方式

多通道同步采集

输入信号范围

±10V

主机系统噪声

±1个采样分辨率,即±0.308mV

通道输入阻抗

50欧姆

A/D转换非线性误差

±0.5LSB

信号输入类型

单端信号

采样触发方式

信号门限触发、外部触发

外参通道数

8通道             (DS2-A系列无外参)

外参转换精度

16bit             (DS2-A系列无外参)

外参输入范围

±5V或±10V  (DS2-A系列无外参)

使用温度范围

0℃~50℃

供电方式

外部220V供电

全信息声发射信号分析仪特点

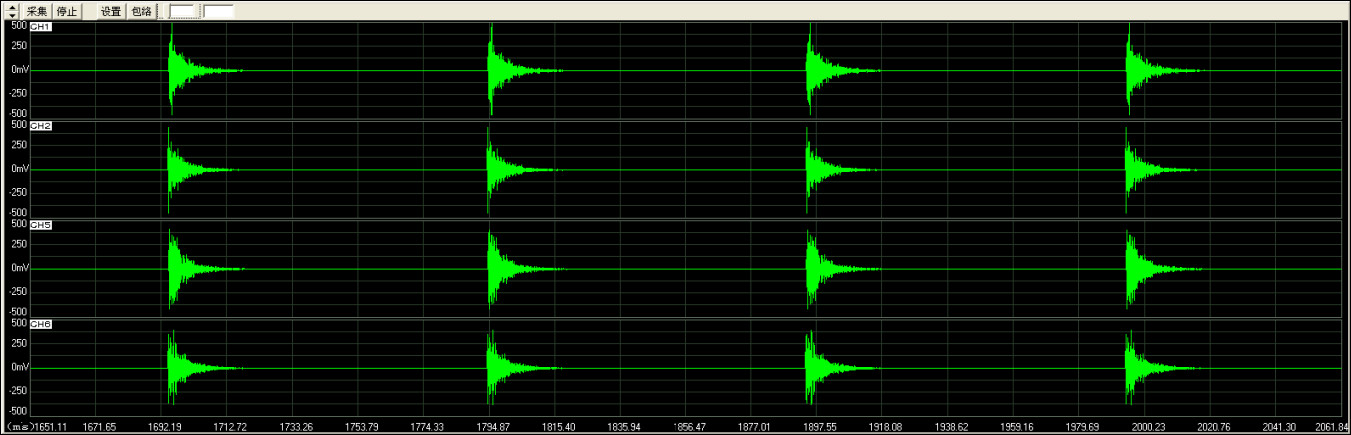

      1、完整采集整个实验过程的声发射信号,保证不丢失一点数据。

     2、可以根据采集的波形,更加精确的设定声发射参数提取条件,如各通道的门限、撞击鉴别时间、撞击锁闭时间等等。这样可以得到更加准确的声发射参数,避免了凭经验设置门限等参数,造成提取声发射参数的误差。

    3、由于是连续完整采集声发射信号,所有声发射定位点都有对应的定位波形,通过对波形到达时间的精确调整(手动或自动),可以得到更加精准的定位点。

    4、采集到的声发射信号,用户可以选择全部或部分波形,以文本格式或二进制格式导出,以便使用MATLAB等工具进行波形分析。

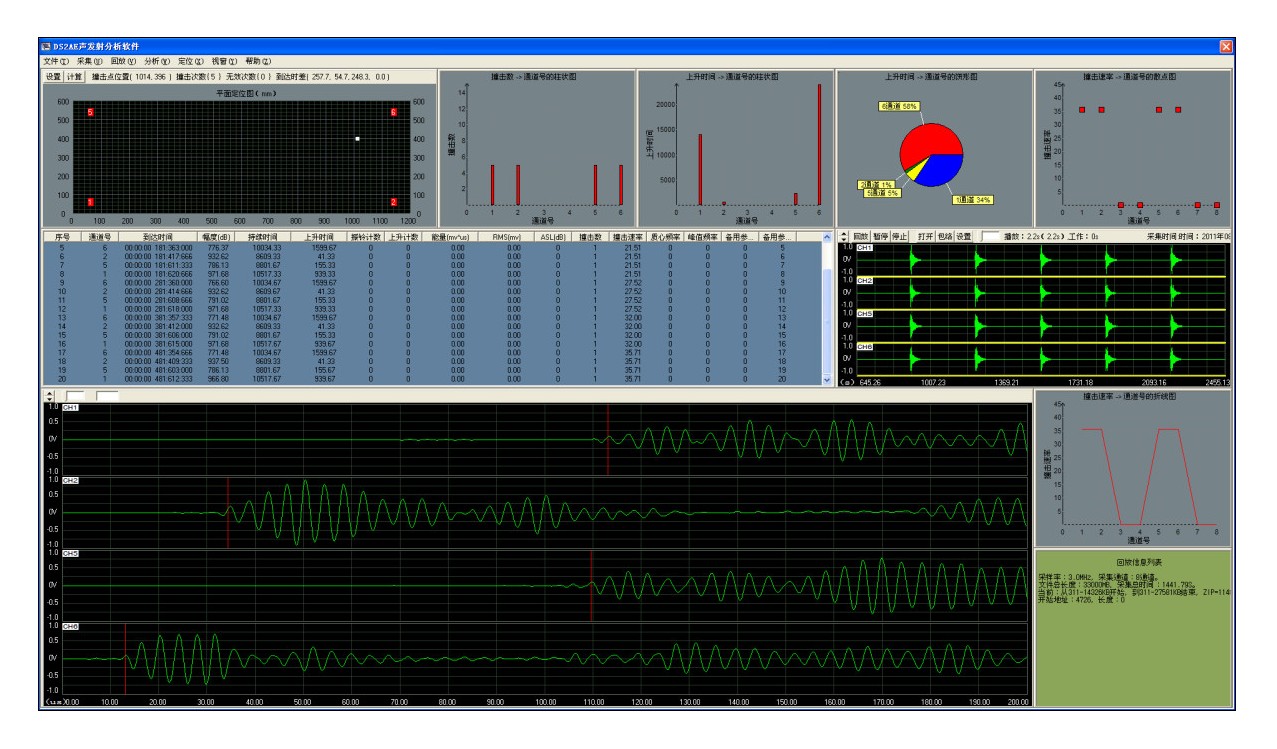

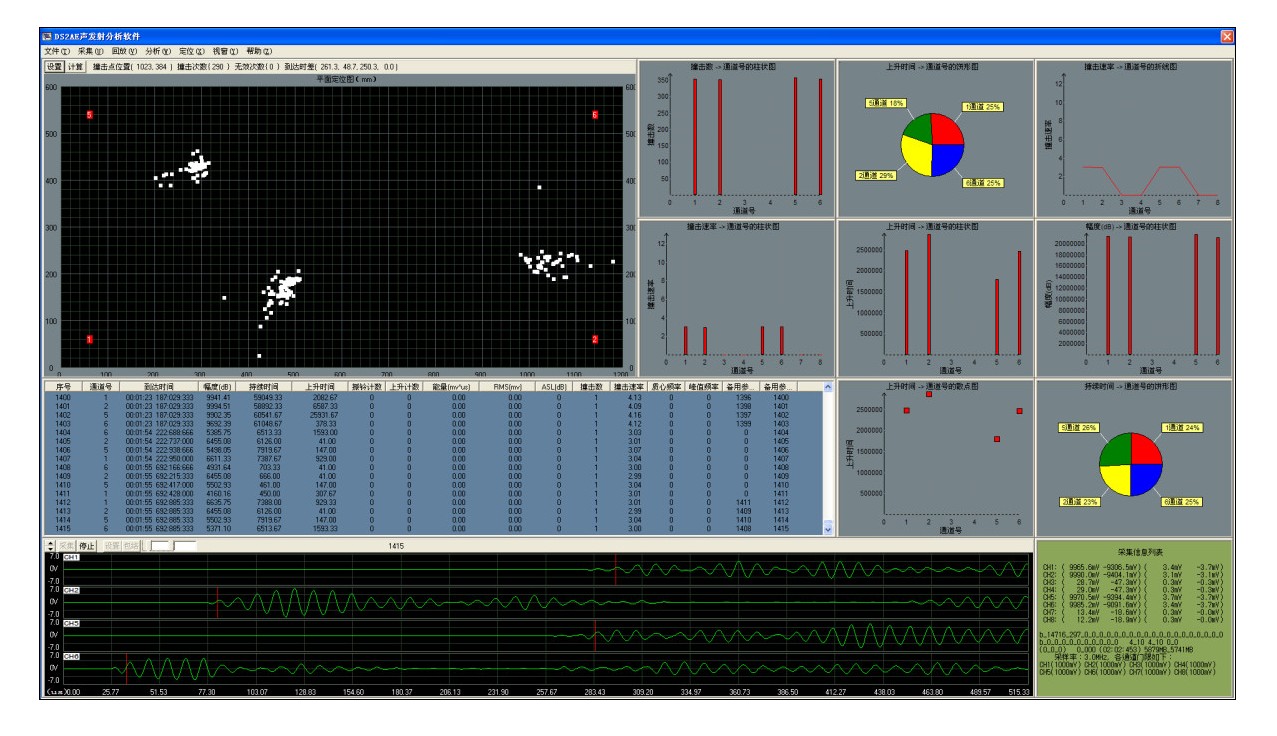

声发射软件

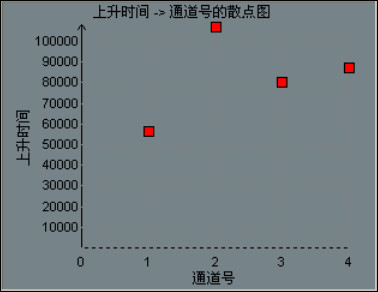

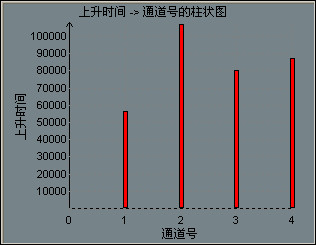

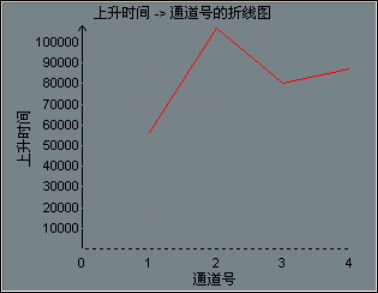

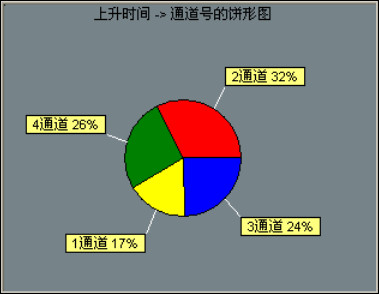

多种相关图风格

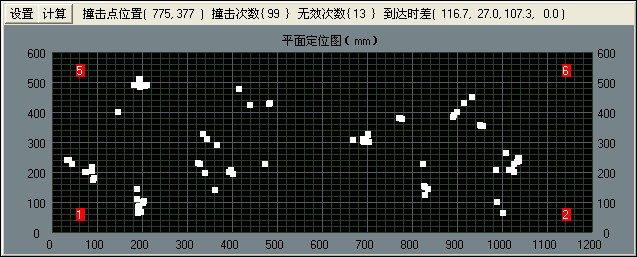

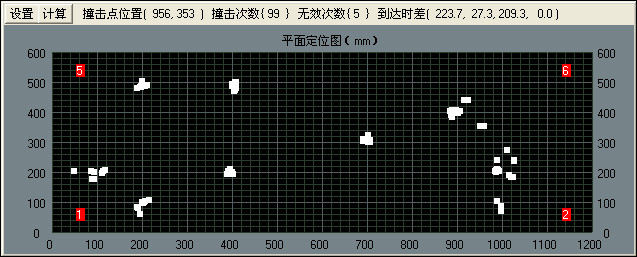

精确的定位功能



灵活的视窗设计

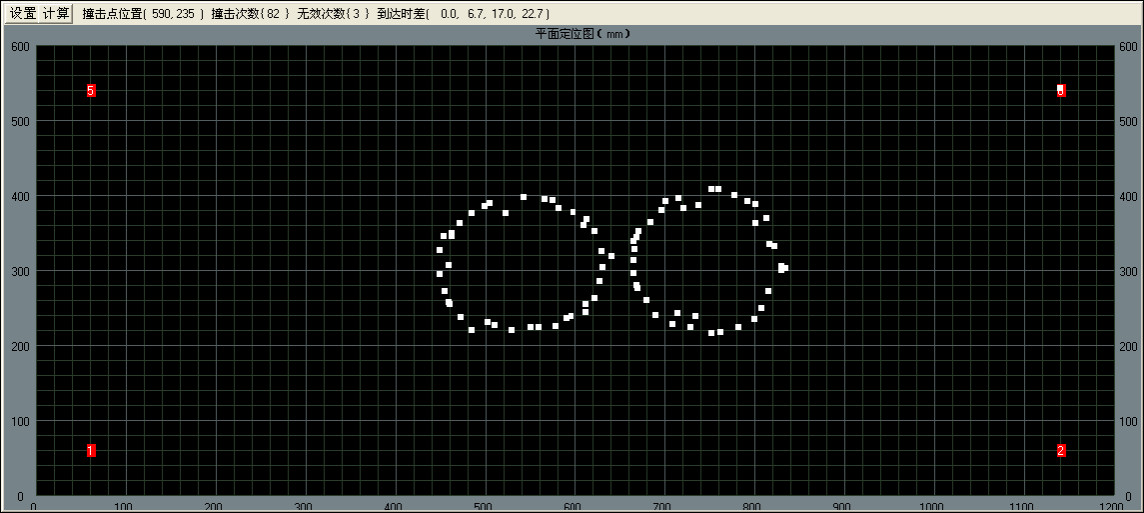

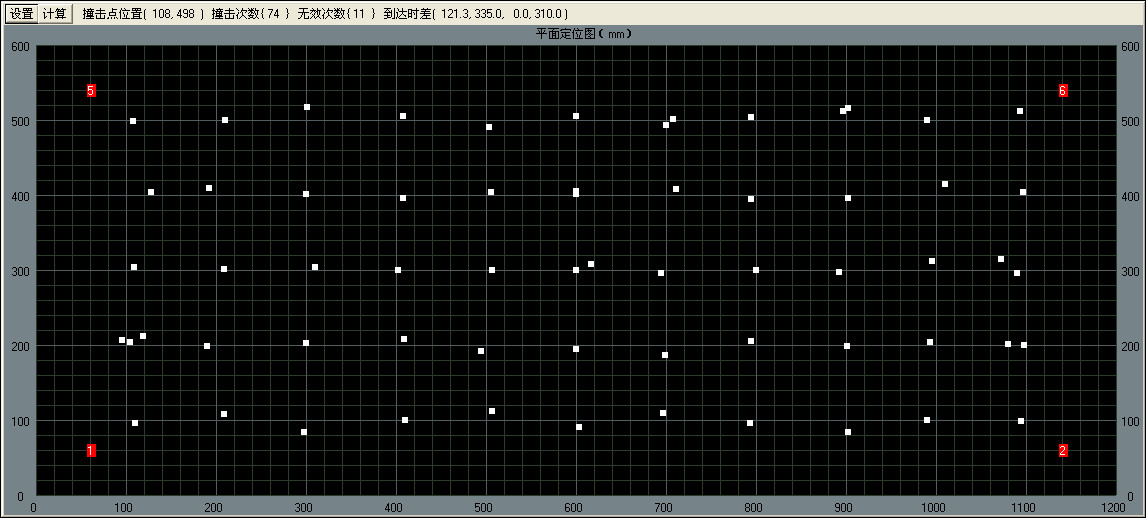

同组实验数据,设置不同门限、HDT时间,得到不同结果

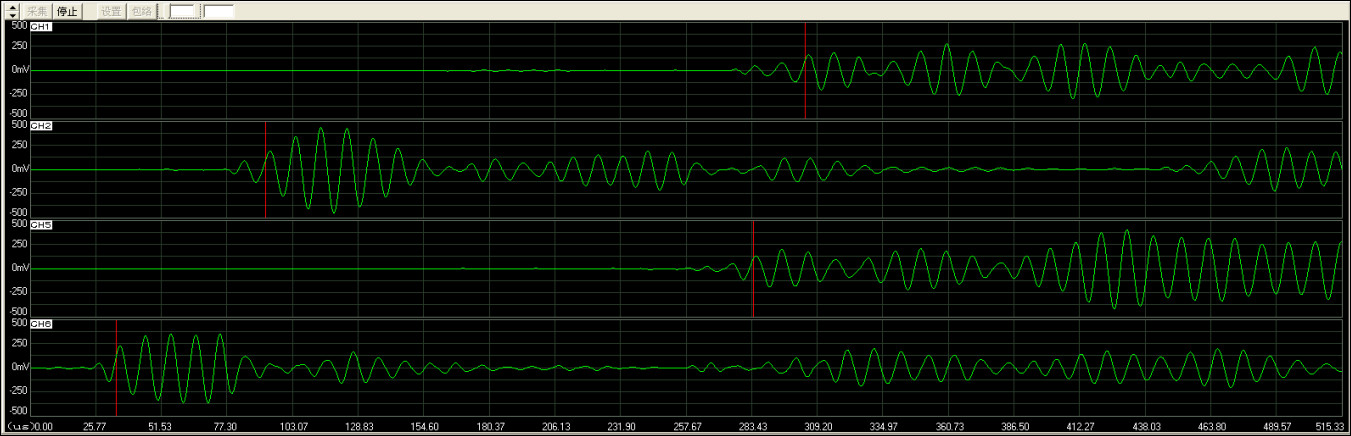

完整波形采集

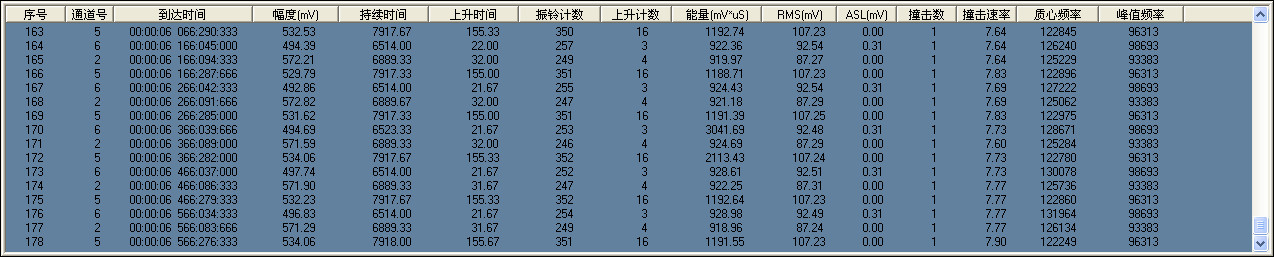

完整参数提取
