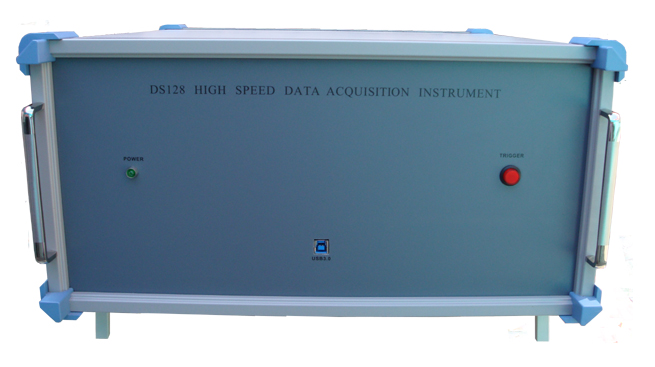

DS128高速数据采集仪
DS128高速数据采集仪
系统概述：
根据用户对研究大型构件应变采集的需求，我公司新研发出一款：192通道高速数据采集仪。规格
有：16、32、64、96、128、192通道。采用USB3.2接口形式，192通道以每通道500kHz采样速度
同步采集，解决了目前市场上应变仪通道数少，采样速度低的状况。
DS128系统连接相应的传感器，可实时监测应变、压力、温度、振动、位移、电压、电流等多种参
数，记录、保存完整的波形数据，方便用户进行分析。广泛应用于岩土工程、桥梁工程、航空等领域。
技术指标
型号 |
DS128 |
|||||
通道数 |
16通道 |
32通道 |
64通道 |
96通道 |
128通道 |
192通道 |
连续数据通过率 |
131MB/S |
262MB/S |
||||
波形数据通过率 |
128MB/S |
192MB/S |
||||
接口形式 |
USB3.2 接口 |
|||||
数据采集方式 |
多通道同步采集 |
|||||
波形的存储方式 |
所有通道波形数据连续记录，保证不丢一点数据 |
|||||
采样速度 |
500KHz、400KHz、250KHz、200KHz、100KHz、50KHz、20KHz、10KHz |
|||||
连续采集、存储长度 |
对于系统配置的4TB硬盘，以500KHz的采样率，同步采集应变信号，可以连续存储8.7小时的波形数据，保证期间不丢失一点数据。 |
|||||
A/D转换精度 |
16位 |
|||||
输入信号范围 |
±10V |
|||||
主机系统噪声 |
小于1mV |
|||||
通道输入阻抗 |
10KΩ |
|||||
A/D转换非线性误差 |
±0.5LSB |
|||||
信号输入类型 |
单端信号 |
|||||
采样触发方式 |
采集后立即触发、外部触发 |
|||||
输入范围 |
±2V或±10V |
|||||
使用温度范围 |
10℃～50℃ |
|||||
供电方式 |
外部220V供电 |
|||||
